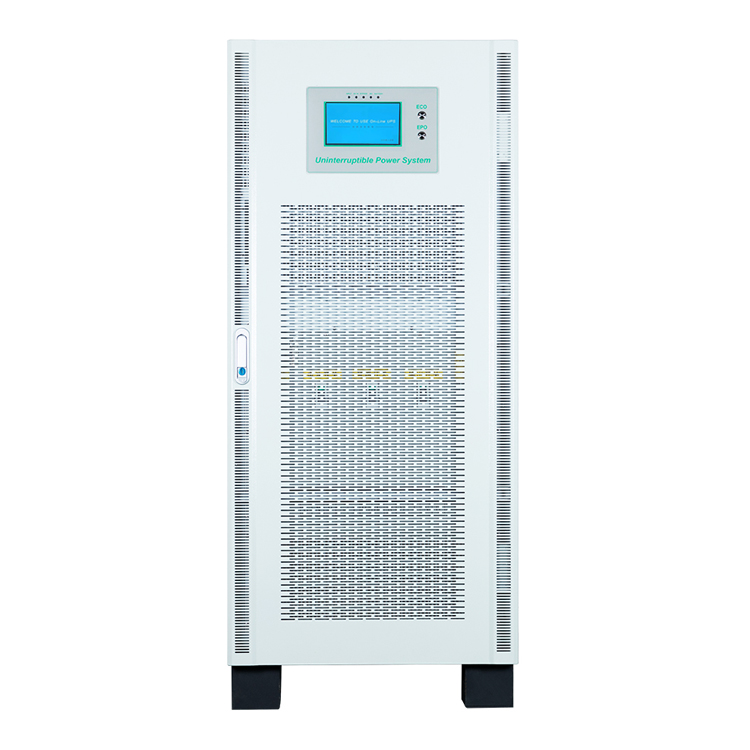

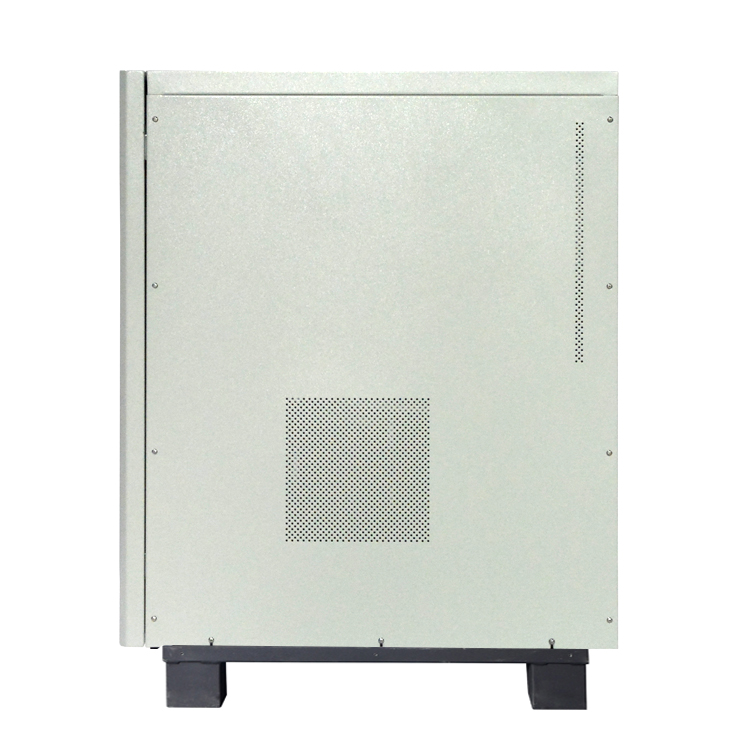

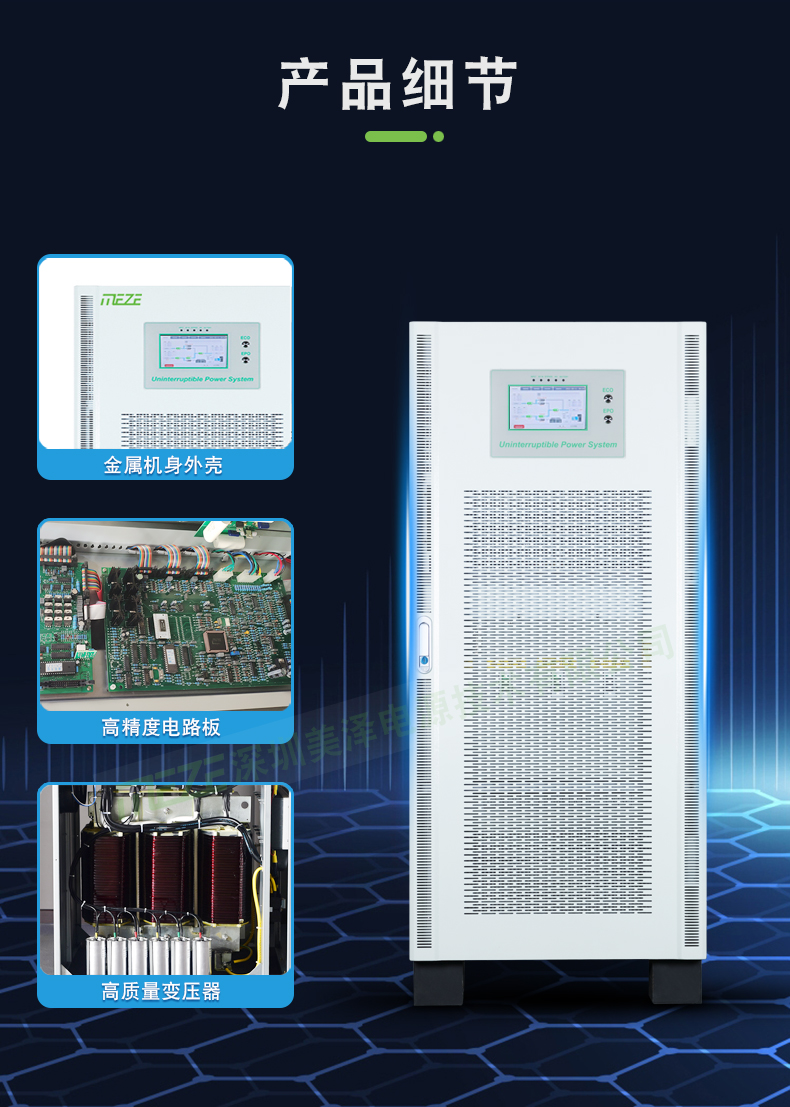

(一)UPS系统技术参数
整流器技术参数
1.整流器输入参数 见表二
型号 | 3010 | 3015 | 3020 | 3030 | 3040 | 3050 | 3060 | 3080 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 |
标称容量(KVA) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 400 |
输入最大电流 | 25 | 33 | 40 | 55 | 71 | 86 | 102 | 133 | 164 | 195 | 266 | 334 | 420 | 492 | 656 |

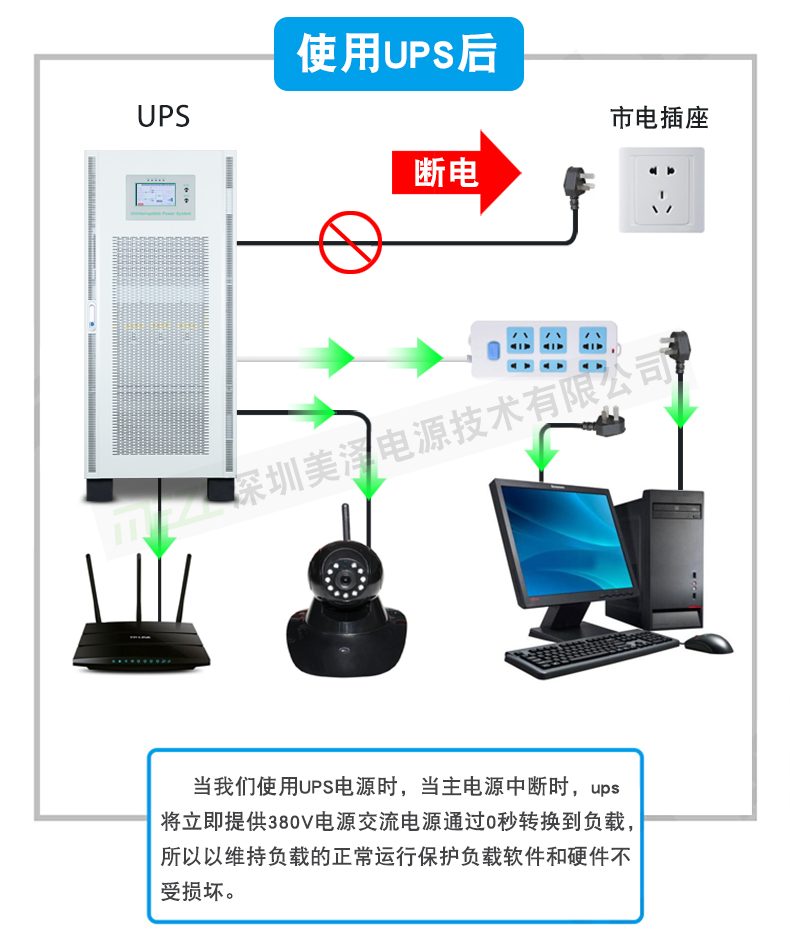

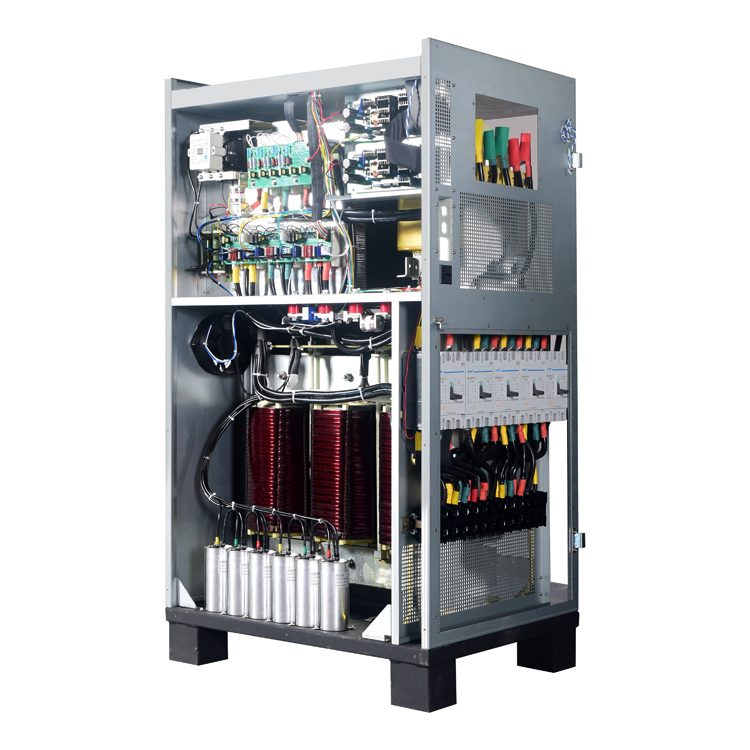

工作方式及原理 | 在线式供电,静态旁路开关(无间断切换),双重转换技术,输出电源完全隔离 | ||||||||||||||
相数 | 三相+N | ||||||||||||||
标称电压 | 380VAC±20% | ||||||||||||||
标称频率 | 50Hz±10%,60Hz±10% | ||||||||||||||
电压谐波失真 | <10% | ||||||||||||||
软启动 | 0~100% 5sec |
表二
2.整流器输出参数 见表三
型号 | 3010 | 3015 | 3020 | 3030 | 3040 | 3050 | 3060 | 3080 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 |
最大输出电压 | 432VDC | ||||||||||||||
充电电流 | 6A~20A(可调) | 6A~30A(可调) | 6A~50A(可调) |
表三
(二)电池 见表四
型号 | 3010 | 3015 | 3020 | 3030 | 3040 | 3050 | 3060 | 3080 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 |
最大放电电流(A) | 28 | 42 | 56 | 85 | 113 | 141 | 169 | 225 | 282 | 338 | 451 | 564 | 705 | 846 | 1028 |
数量单元 | 32节 | ||||||||||||||
标称电池电压 | 384VDC | ||||||||||||||
浮充电压 | 432VDC | ||||||||||||||
充电电流 | 6A~20A(可调) | 6A~30A(可调) | 6A~50A(可调) |
表四
(三)旁路 见表六
型号 | 3010 | 3015 | 3020 | 3030 | 3040 | 3050 | 3060 | 3080 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 |
相数 | 三相+N | ||||||||||||||
标称电压 | 380VAC±15% | ||||||||||||||
标称频率 | 50Hz±5%,60Hz±5% | ||||||||||||||
逆变器/旁路(转换时间) | 0ms(过载) |
表六
(四)逆变器 见表五
型号 | 3010 | 3015 | 3020 | 3030 | 3040 | 3050 | 3060 | 3080 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 | ||||
额定功率(KW) COSΦ=0.8 | 8 | 12 | 16 | 24 | 32 | 40 | 48 | 64 | 80 | 96 | 120 | 150 | 200 | 240 | 320 | ||||
相数 | 三相+N | ||||||||||||||||||
标称电压 | 3/1:220VAC±1%;3/3:380VAC±1% | ||||||||||||||||||
标称频率 | 50Hz±0.5%,60Hz±0.5%(电池供电) | ||||||||||||||||||
频率稳定度1 | <±0.5%(电池模式) | ||||||||||||||||||
频率稳定度2 | <±2%(市电模式) | ||||||||||||||||||
波峰因数 | 3:1 | ||||||||||||||||||
输出波形 | 正弦波 | ||||||||||||||||||
总谐波失真 | 线性负载<3%;非线性负载<5% | ||||||||||||||||||
动态负载电压 | <±4%(由0到100%跃标) | ||||||||||||||||||
瞬间恢复时间 | <10ms | ||||||||||||||||||
平衡负载电压 | <±1%;<±5%(不平衡负载电压) | ||||||||||||||||||
过载能力 | 125% 10min,150% 1min | ||||||||||||||||||
逆变器效率 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 |
表五
(五)系统 见表七
型号 | 3010 | 3015 | 3020 | 3030 | 3040 | 3050 | 3060 | 3080 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 | |
效率(100%负载) | >94% | |||||||||||||||
计算机通迅接口 | Rs232 | |||||||||||||||
运行温度 | 0~40℃ | |||||||||||||||
相对温度(无凝结) | 30%~90% | |||||||||||||||
运行高度(最大) | <1000米(每增加100米功率下降1%,最高4000米) | |||||||||||||||

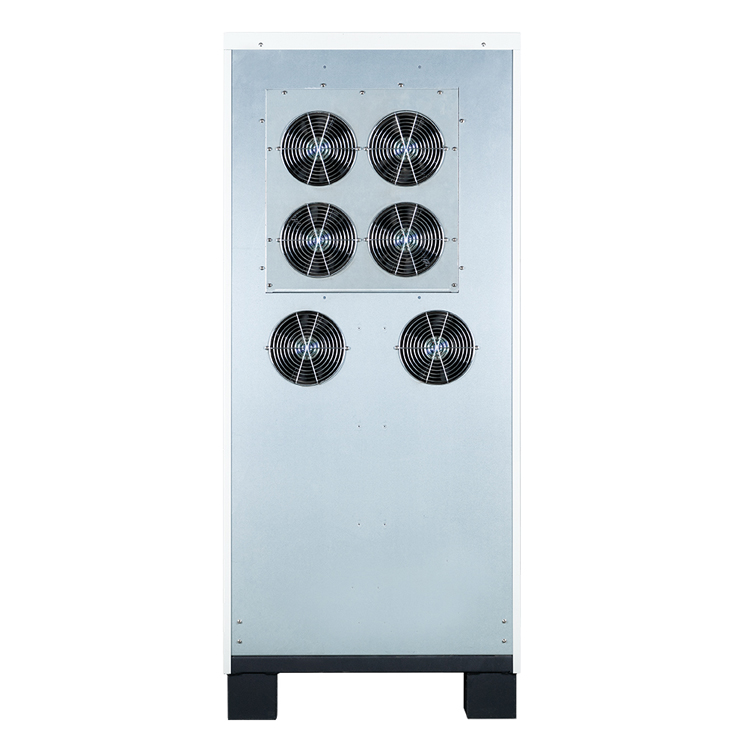

冷却方式 | 强制通风 | |||||||||||||||
噪声dB(根据负载和温度)跟离机器1m处 | 48~60 | 53~65 | 53~68 | |||||||||||||
箱体颜色 | 底座黑色、箱体冰灰(GY09) | 左前门黑色、其余冰灰(GY09) | ||||||||||||||
输入电缆 | 底部/背部 | |||||||||||||||
易维护 | 前面/上面/侧面 | |||||||||||||||
外形尺寸W*D*H(mm³) | 520*700*1120 | 450*850*1230 | 600*800*1400 | 1000*800*1680 | 1200*900*1850/ 1300*900*1850 | |||||||||||
重量(KG) | 177 | 208 | 215 | 277 | 290 | 310 | 350 | 510 | 570 | 760 | 920 | 1250 | 1350 | 1450 | 1750 | |
输入装置 | 接线端子排 | |||||||||||||||
输出装置 | 接线端子排 |
表七
