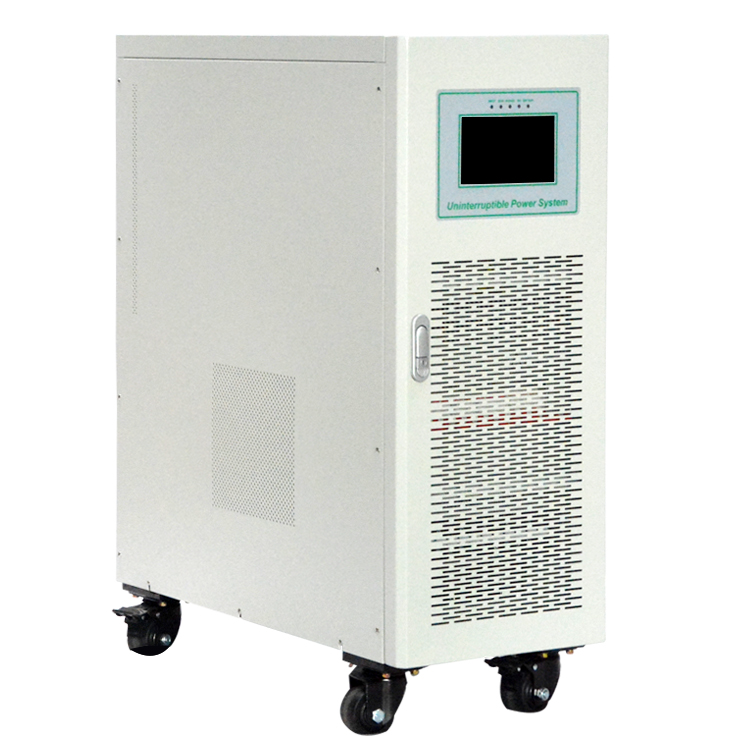

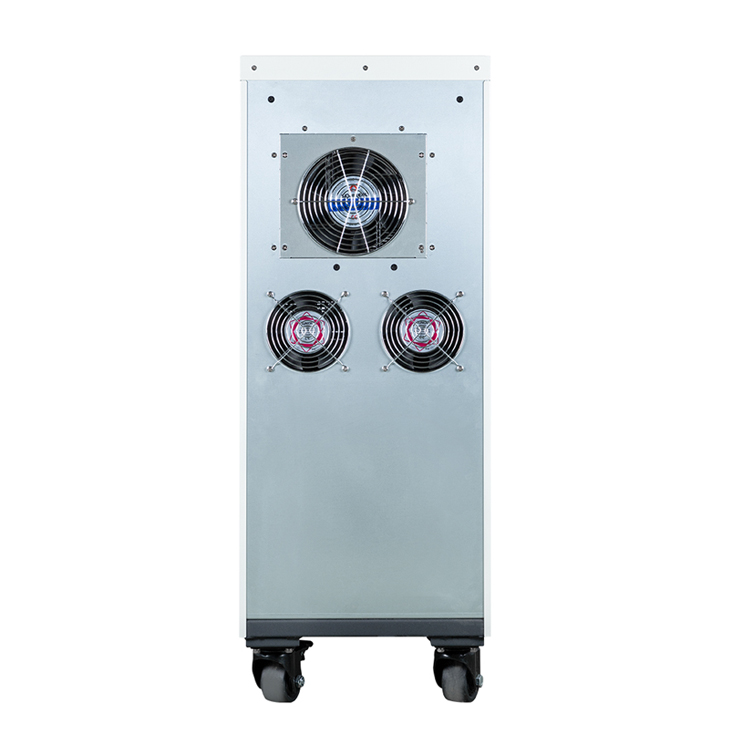

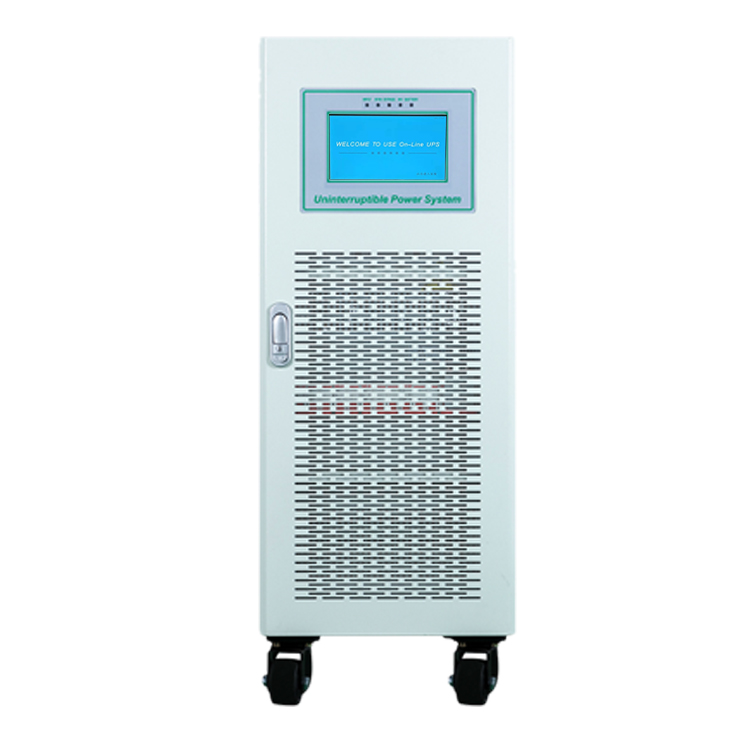

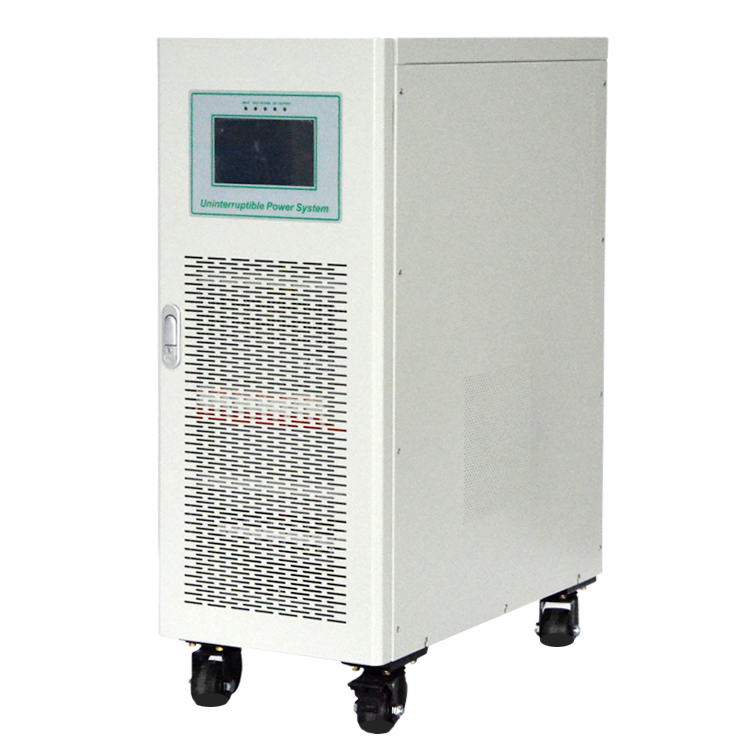

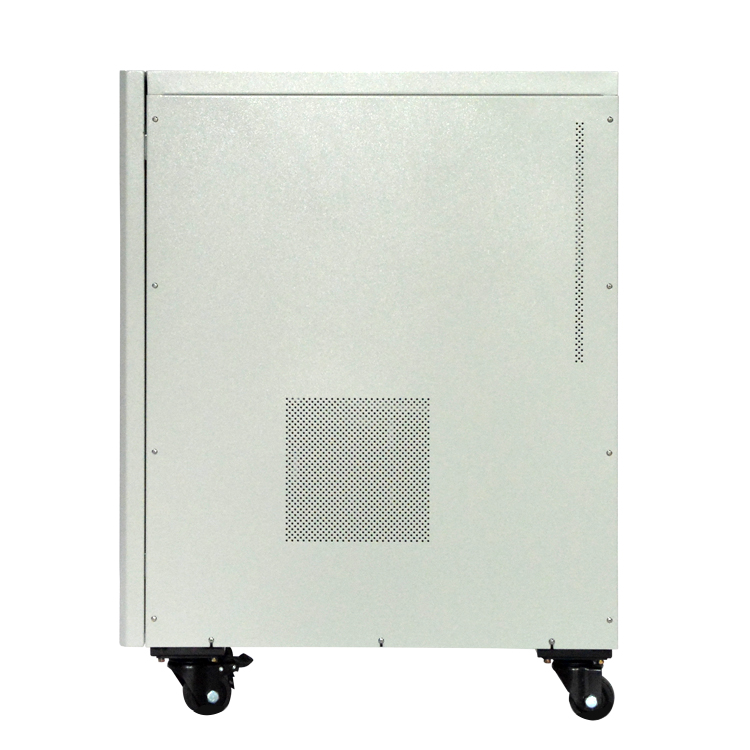

产品名称 3C3 10KVA

所属分类 三进三出


在线咨询

产品详情 产品参数 产品视频







(一)UPS系统技术参数

      整流器技术参数

       1.整流器输入参数 见表二

型号

3010

3015

3020

3030

3040

3050

3060

3080

3100

3120

3150

3200

3250

3300

3400

标称容量(KVA)

10

15

20

30

40

50

60

80

100

120

150

200

250

300

400

输入最大电流

25

33

40

55

71

86

102

133

164

195

266

334

420

492

656

工作方式及原理

在线式供电,静态旁路开关(无间断切换),双重转换技术,输出电源完全隔离

相数

三相+N

标称电压

380VAC±20%

标称频率

50Hz±10%,60Hz±10%

电压谐波失真

<10%

软启动

0~100% 5sec

表二

        2.整流器输出参数  见表三

型号

3010

3015

3020

3030

3040

3050

3060

3080

3100

3120

3150

3200

3250

3300

3400

最大输出电压

432VDC

充电电流

6A~20A(可调)

6A~30A(可调)

6A~50A(可调)

表三

(二)电池 见表四

型号

3010

3015

3020

3030

3040

3050

3060

3080

3100

3120

3150

3200

3250

3300

3400

最大放电电流(A

28

42

56

85

113

141

169

225

282

338

451

564

705

846

1028

数量单元

32节

标称电池电压

384VDC

浮充电压

432VDC

充电电流

6A~20A(可调)

6A~30A(可调)

6A~50A(可调)

表四

(三)旁路 见表六

型号

3010

3015

3020

3030

3040

3050

3060

3080

3100

3120

3150

3200

3250

3300

3400

相数

三相+N

标称电压

380VAC±15%

标称频率

50Hz±5%,60Hz±5%

逆变器/旁路(转换时间)

0ms(过载)

表六

(四)逆变器  见表五

型号

3010

3015

3020

3030

3040

3050

3060

3080

3100

3120

3150

3200

3250

3300

3400

额定功率(KW)

 COSΦ=0.8

8

12

16

24

32

40

48

64

80

96

120

150

200

240

320

相数

三相+N

标称电压

3/1:220VAC±1%;3/3:380VAC±1%

标称频率

50Hz±0.5%,60Hz±0.5%(电池供电)

频率稳定度1

<±0.5%(电池模式)

频率稳定度2

<±2%(市电模式)

波峰因数

3:1

输出波形

正弦波

总谐波失真

线性负载<3%;非线性负载<5%

动态负载电压

<±4%(由0到100%跃标)

瞬间恢复时间

<10ms

平衡负载电压

<±1%;<±5%(不平衡负载电压)

过载能力

125% 10min,150% 1min

逆变器效率

94

94

94

94

94

94

94

94

94

94

94

94

94

94

94

表五

(五)系统 见表七

型号

3010

3015

3020

3030

3040

3050

3060

3080

3100

3120

3150

3200

3250

3300

3400

效率(100%负载)

>94%

计算机通迅接口

Rs232

运行温度

0~40℃

相对温度(无凝结)

30%~90%

运行高度(最大)

<1000米(每增加100米功率下降1%,最高4000米)

冷却方式

强制通风

噪声dB(根据负载和温度)跟离机器1m处

48~60

53~65

53~68

箱体颜色

底座黑色、箱体冰灰(GY09)

左前门黑色、其余冰灰(GY09)

输入电缆

底部/背部

易维护

前面/上面/侧面

外形尺寸W*D*H(m

520*700*1120

450*850*1230

600*800*1400

1000*800*1680

1200*900*1850/

1300*900*1850

重量(KG)

177

208

215

277

290

310

350

510

570

760

920

1250

1350

1450

1750

输入装置

接线端子排

输出装置

接线端子排

表七
