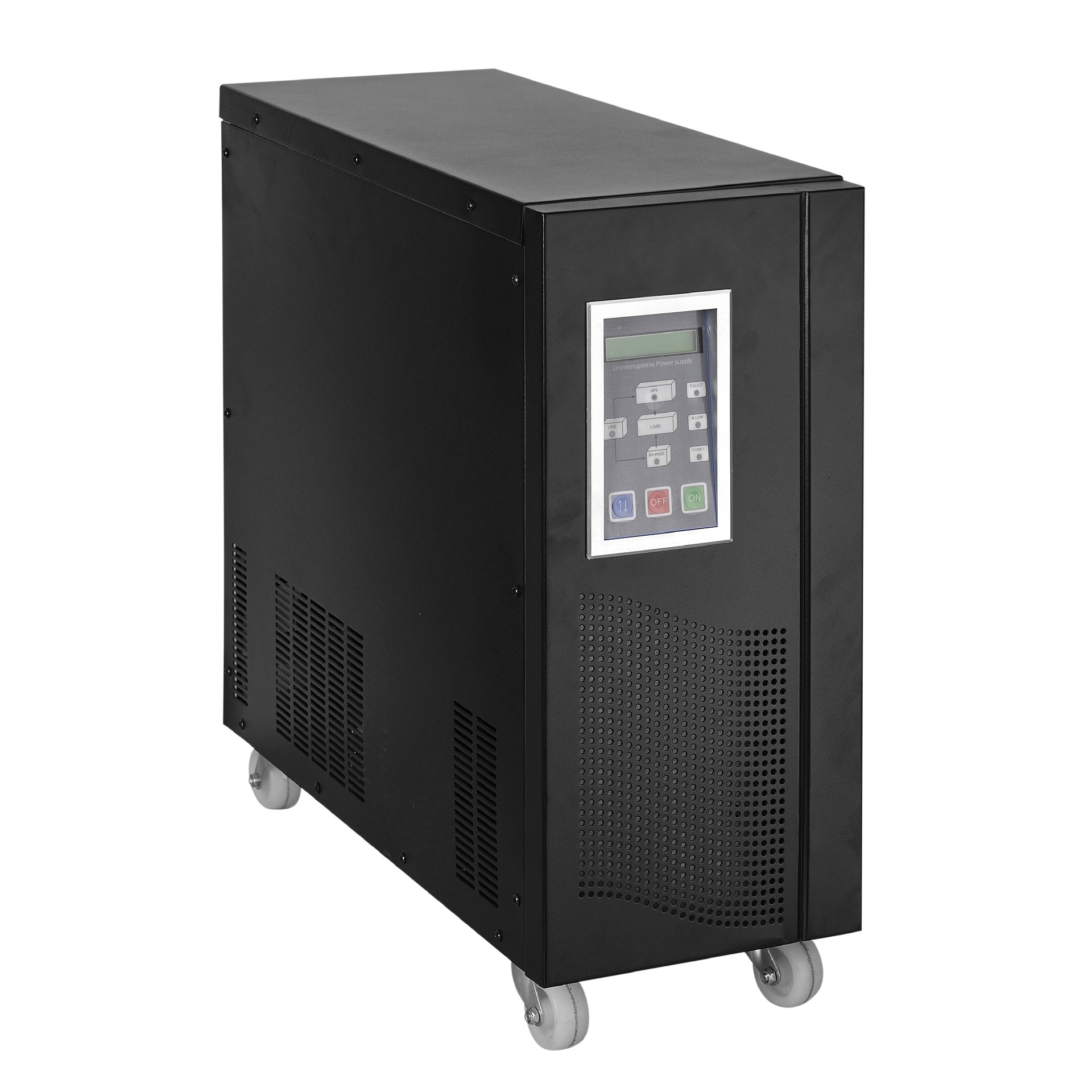

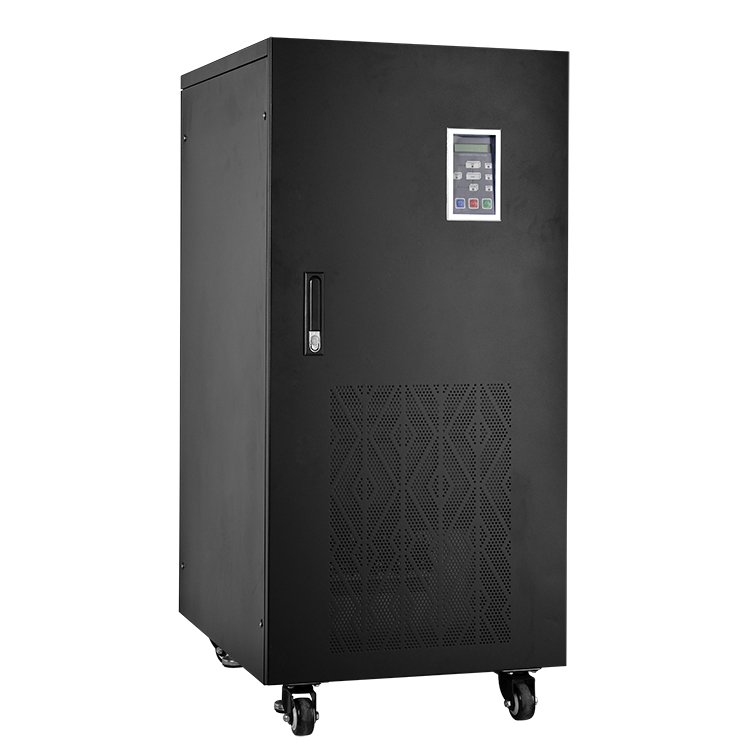

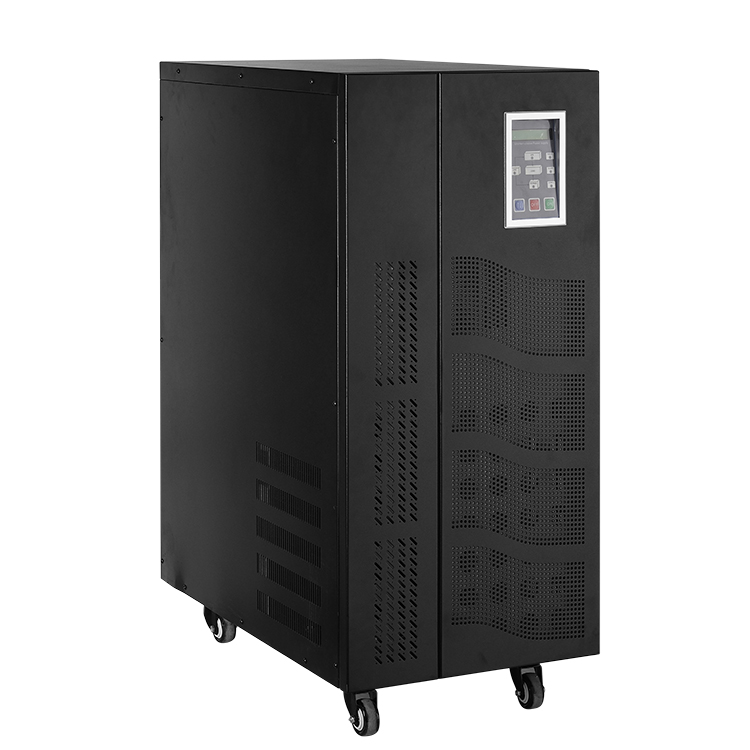

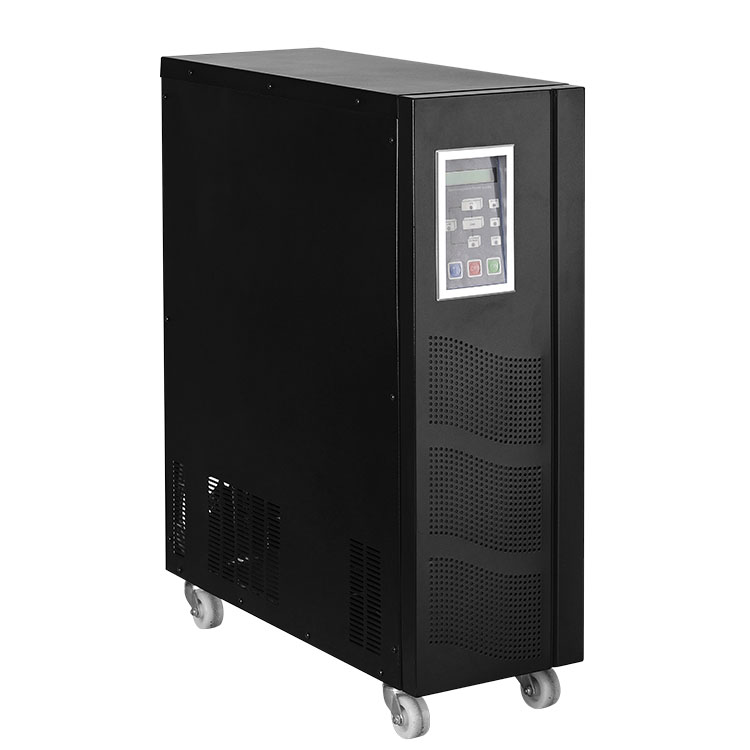

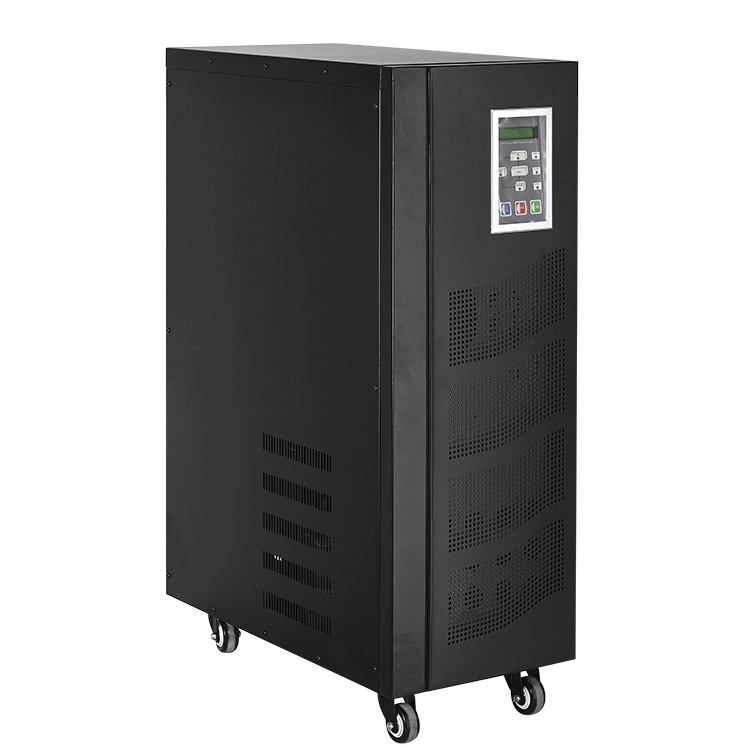

MZT200系列产品介绍
MZT200单进单出/三进单出UPS是美泽电源专为数据中心、网络计算机房、智能精密设备而设计的高性能正弦波不间断电源，其高可靠性为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、制造、企业等行业提供了重要的电源保护。
MZT200系列产品是真正的双变换在线式UPS，采用了先进的IGBT功率器件、性能优越的SPWM逆变器及智能化多模式电池管理技术等国际先进技术，以及丰富的电源管理软件，具有良好的性价比和用户基础，并可为用户提供隔离变压器、外置充电器及SNMP适配器等可选件。
■ MZT200系列技术特性
针对中国电网环境的设计理念，提升系统的可用性
◆ 单进单出/三进单出380V/220V，适用于中国电网；
◆ 超宽的交流输入电压范围，降低电池的使用频度，有效延长电池的使用寿命；
◆ 超宽的输入频率范围，保证接入各种燃油发电机均可稳定工作；
◆ 超强缺相工作能力，确保系统在电网极端恶劣情况下的稳定供电。
高可靠的设计理念，保障网络系统的稳定运行
◆ 纯在线式双变换拓朴架构设计，提供最佳的电源质量；
◆ 提供1+1无主从并机技术，可靠性更高；
◆ 采用SPWM脉宽调制、IGBT功率模块以及输出隔离变压器，保证UPS输出不受电网波动和杂讯的干扰；

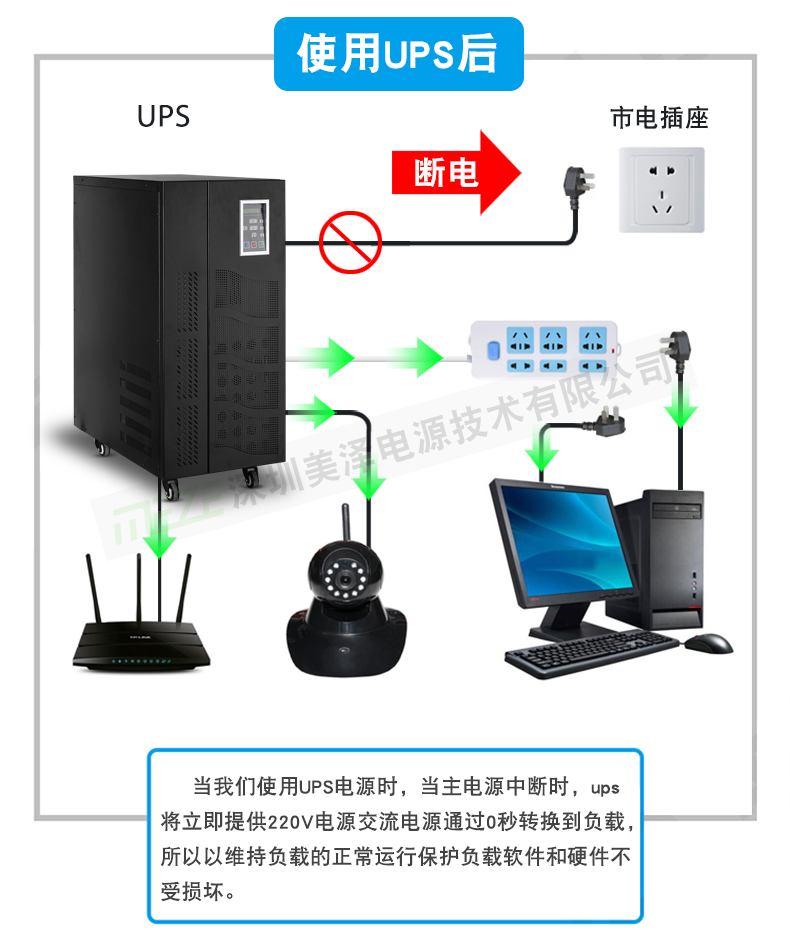

◆ 采用先进的锁相同步技术和电子静态旁路开关，输出零转换时间，满足精密设备对电源的高标准要求,保证负载供电的连续性；
◆基于先进的微处理器（MCU）控制技术，全面提升系统的可用性和可靠性。
完善的保护功能，极大保证系统的稳定性和可靠性
◆ 具备超强的冷启动能力，可在满载的情况下进行冷启动操作，满足用户的应急需求；
◆ 具备智能型无人值守功能，满足特殊场合的需要；
◆ 智能交流风机调速技术，有效减低UPS的运行噪音，延长风机的使用寿命；
◆ 具备开机自诊断功能，可及时发现UPS的故障隐患，避免潜在隐患而可能引发的故障风险；
◆ 具有输入突波浪涌保护；输出过载/短路保护；电池故障及低压预警保护；电池过充电保护；逆变器过温及故障转旁路供电保护等多种保护功能，保证了系统运行的稳定性和可靠性。
亲善的人机界面和网管功能，使人机沟通零距离
◆ 具备多种声光预警功能，简洁明了；
◆ LCD液晶显示界面，提供UPS准确的运行参数及工作状况；
◆ 透过RS232接口，配合UPS智能监控软件，可与PC进行即时通讯，UPS系统的各种参数及工作状态一目了然地显示在PC的通讯界面上，通过设置，电脑可对UPS系统进行多种功能的直接控制；
◆ 具有RS485接口及DB9干节点接口的可选项功能；
◆ 可外置SNMP适配器，系统具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理平台进行通讯、管理，系统即刻成为网络中的一员。
■ MZT200系列应用领域
◆中小规模的网络系统/机房，业务服务群，工业过程控制应用，中小规模办公自动化，计算机设 备，精密仪器设备等 。

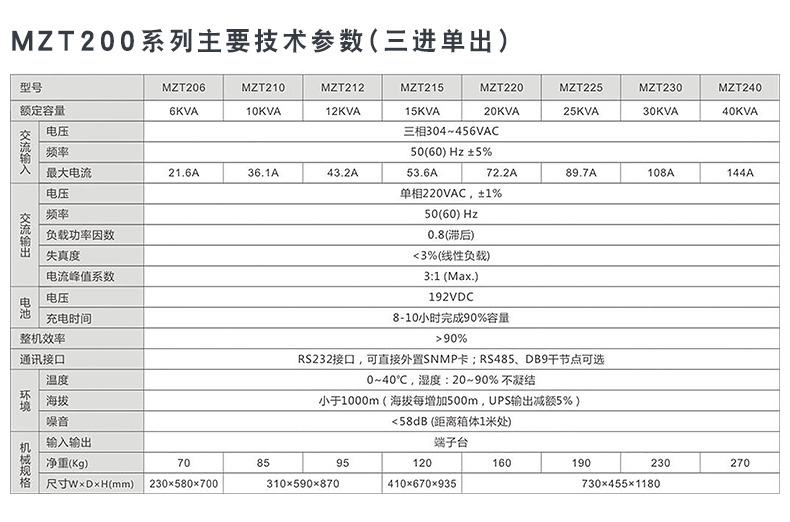

■ MZT200系列技术规格参数
型号 | MZT206 | MZT210 | MZT212 | MZT215 | MZT220 | MZT225 | MZT230 | MZT240 | |
容量 | 6KVA | 10KVA | 12KVA | 15KVA | 20KVA | 25KVA | 30KVA | 40KVA | |
交流输入 | |||||||||
电压 | 三相输入380VAC±20% /单相输入220VAC±20% | ||||||||
频率 | 50(60) Hz ±5% | ||||||||
最大电流（在线模式） | 10A | 16A | 20A | 24A | 32A | 46 | 56A | 76A | |
交流输出 | |||||||||
电压 | 单相220VAC | ||||||||
频率 | 50(60) Hz | ||||||||
电压稳定度 | ±1% | ||||||||
频率稳定度 | ±0.5% (市电断电时) | ||||||||
波形 | SPWM正弦波 | ||||||||
功率因素 | 0.8(滞后) | ||||||||
失真度 | <3%(线性负载) | ||||||||
瞬态反应 | 电压变化≤4%（100%负载投入或切出） | ||||||||
输出电流峰值系数 | 3:1 (Max.) | ||||||||
电池 | |||||||||
电压 | 192V | 240V | |||||||
型式 | 免维护铅酸电池 | ||||||||
充电时间 | 8-10小时内完成90%容量 | ||||||||
警告装置 | |||||||||
市电断电 | 蜂鸣器每隔4秒鸣叫1次 | ||||||||
市电异常 | 蜂鸣器每隔4秒鸣叫1次，市电模式指示灯闪烁 | ||||||||
电池将耗尽 | 蜂鸣器每隔1秒鸣叫1次，电池模式指示灯闪烁，电池低压灯亮 | ||||||||
过载 | 过载指示灯常亮，蜂鸣器长鸣 | ||||||||
UPS异常 | 故障指示灯常亮，蜂鸣器长鸣 | ||||||||
内部保护装置 | |||||||||
电池 | 电池低压自动关机，市电恢复自动重启，小型断路器保护 | ||||||||
过载 | 超载(120—150%) 60秒后自动转至旁路供电，负载正常后恢复 | ||||||||
过温度 | UPS内部温度＞85℃自动转至旁路 | ||||||||
输出短路 | 限流，自动关机，小型断路器保护 | ||||||||
UPS异常 | 自动转至旁路，负载由市电供电 | ||||||||
杂波滤波器 | 10~100KHz at 40dB; 100KHz~100MHz at 70dB | ||||||||
控制面板 | |||||||||
LCD显示屏 | 显示UPS运行状态，输入、输出电压；输入、输出频率；电池电压；输出功率（%）；逆变器温度 | ||||||||
电池低压指示灯 | 电池电压低时亮 | ||||||||
过载指示灯 | 过载时亮 | ||||||||
故障指示灯 | 故障时亮 | ||||||||
UPS状态指示灯 | 市电模式；电池模式；逆变供电；旁路供电；UPS异常 | ||||||||
安规标准 | |||||||||
安规 | GB4943 | ||||||||
EMI | IEC62040-2，GB7260.2 | ||||||||
EMS | IEC61000-4-2~5，GB/T 17626.2~5 | ||||||||
环境 | |||||||||
温度 | 0~40℃ | ||||||||
湿度 | 20~90% 不凝结 | ||||||||
海拔 | 小于1000m（海拔每增加500m，UPS输出减额5%） | ||||||||
噪音 | <58dB (距离箱体1米处) | ||||||||
外形 | |||||||||
输入输出接线方式 | 端子台 | ||||||||
净重（无电池）Kg | 85 | 130 | 140 | 220 | 260 | 320 | 350 | 440 | |
尺寸 W×D×H (mm) | 230×580 | 310×590×870 | 410*670*935 | 730×455×1180 | |||||
×700 | |||||||||
其他 | |||||||||
整机效率 | ＞87% | ||||||||
市电断电转换时间 | 0ms | ||||||||
逆变/旁路转换时间 | ≤1ms | ||||||||
通讯接口 | RS232接口，可直接外置SNMP卡；RS485、DB9干节点可选 | ||||||||
因技术升级，机器的结构尺寸可能更改，恕不另行通知。
